深圳监控系统安施工方案
2014-06-03    13:48:00
0
方案目录:
配线的技术要求

配管的技术要求

设备安装注意点

线路部分的安装
控制设备的安装
监控系统工程的测试

配线技术要求

管材不仅要求安全可靠,而且要使线路布置合理、整齐,安装牢固;

使用导线,其额定电压应大于线路的工作电压;

导线的绝缘应符合线路的安装方式和敷设的环境条件;
导线的截面积应能满足供电和机械强度的要求;

配线时应尽量避免导线有接头;
除非用接头不可的,其接头必须采用压线或焊接;
导线连接和分支处不应受机械力的作用;
配线在建筑物内安装要保持水平或垂直;
线缆应加套管保护(塑料或铁水管,按室内、外配线的技术要求选配),天花板走线可用金属软管,但需固定稳妥美观;

信号线不能与大功率电力线平行,更不能穿在同一管内,如因环境所限,要平行走线,则要远离50CM以上;
报警控制箱的交流电源应单独走线,不能与信号线和低压直流电源线穿在同一管内,交流电源线的安装应符合电气安装标准;
报警控制箱到天花的走线要求加套管埋入墙内或用铁水管加以保护,以提高提高防盗系统的防破坏性能;

配管的技术要求

线管配线有明配和暗配两种,明配管要求横平竖直、整齐美观。暗配管要求管路短、畅通、弯头少;

线管的选择,按设计图选择管材种类和规格,如无规定时,可按线管内所穿导线的总面积(连外皮),不超过管子内孔截面积的70%的限度进行选配;

为便于管子穿线和维修,在管路长度超过下列数值时,中间应加装接线盒或拉线盒,其位置应便于穿线;
(1) 管子长度每超过40米、无弯曲时;
(2) 长度每超过25米、有一弯时;
(3) 长度每超过15米、有两个弯时;(4)长度每超过10米、有三个弯时;

线管的固定、线管在转弯处或直线距离每超过1.5米应加固定夹子;
电线线管的弯曲半径应符合所穿入电缆弯曲半径的规定;
凡有沙眼、裂纹和较大变形的管子禁止使用于配线工程;

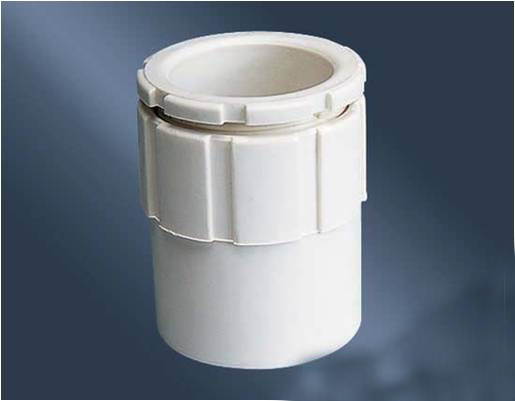

线管的连接应加套管连接或扣连接;
竖直敷设的管子,按穿入导线截面的大小,在每隔10-20米处,增加一个固定穿线的接线盒,用绝缘线夹将导线固定在盒内,导线越粗,固定点之间的距离越短;
在不进入盒(箱)内的垂直管口,穿入导线后,应将管口作密封处理;

接线盒或接线盒的固定应不少于三个螺钉。连线盒与管子的连接应加杯梳。接线盒或接线盒应加盖。线管的分支处应加分线盒;

设备安装注意点

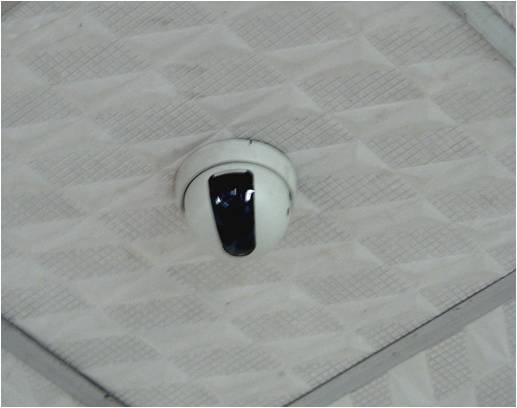

摄像机的安装:

1. 室内摄像机的安装高度以2.5~5m 为宜,室外以3.5~10m 为宜;电梯轿箱内安装在其顶部,与电梯操纵器成对角处,且摄像机的光轴与电梯的两壁及天花板成45 度。

1.视频线的选择

2. 摄像机及其配套装置,应留意防破坏,并与周边环境相协调。
3. 在强电磁干扰环境下,摄像机安装应与地绝缘隔离。
4. 室外安装要采取防雷措施。
5. 摄像机安装一定要牢固,防止监控画面抖动。

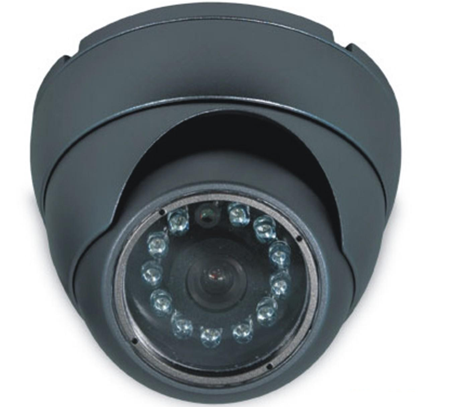

6. 红外摄像机,敏电阻来控制红外灯的工作电源开启与否的。
7. 红外摄像机视场内应尽量避免有全黑色物体、空旷处、水等吸收红外光线的物体,CCD 摄像机配套的红外灯是靠发射红外光在物体上反射到CCD 摄像机镜头上成图像的,假如红外光被吸收或减弱,将会大大地削弱红外灯的有效照射效果。
8. 安装过程中要留意不要用手触摸镜头,CCD 靶面,不要让灰尘飘到摄像机上面。

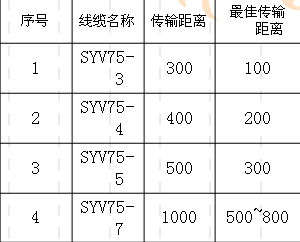

序号 线缆名称 传输距离 最佳传输距离
1 SYV75-3 300 100
2 SYV75-4 400 200
3 SYV75-5 500 300
4 SYV75-7 1000 500~800

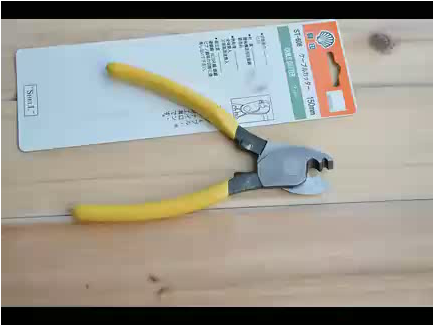

线路部门的安装

1 .视频线的选择:

2. 电源线:
应选择阻燃电缆,保护皮比较结实,在节省工程本钱的条件下,尽量使用粗点的以减少电源的衰减。
3. 控制线:
一般选用带屏蔽2*1.0 的线缆,RVVP2*1.0。
4 .穿线管:
一般情况用PVC 管即可,要地埋或防爆的工程应选用镀锌钢管。

控制设备的安装

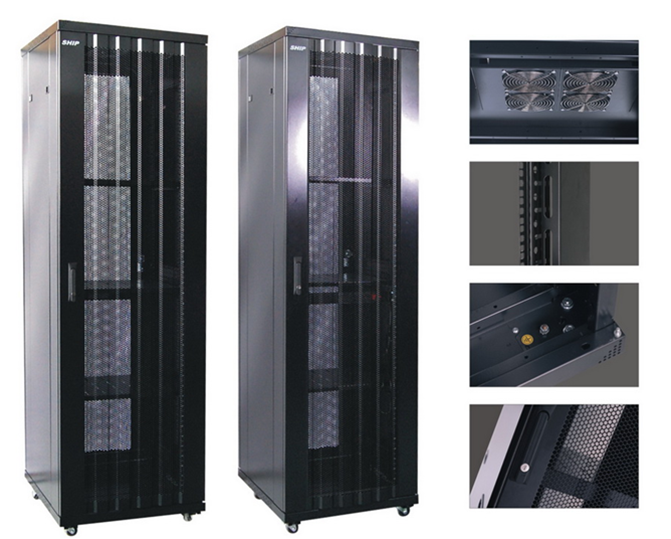

1. 控制台、机柜(架)安装位置应符合设计要求,安装应平稳牢固、便于操纵维护。机柜(架)背面、侧面离墙净间隔应符合维修要求。

2. 所有控制、显示、记实等终端设备的安装应平稳,便于操纵。其中监视器(屏幕)应避免外来光直射,当不可避免时,应采取避光措施。在控制台、机柜(架)内安装的设备应有透风散热措施,内部接插件与设备连接应牢靠。

3. 控制室内所有线缆应根据设备安装位置设置电缆槽和进线孔,排列、捆扎整洁,编号,并有永久性标志。
4. 控制设备的工作环境安保系统的设备均要求安装在清洁的空调室内,并要求安装在19"的尺度机架上,设备之间应留有适当的空间,需使用强迫透风的风扇。
5. 保证监控室内电源火线、零线、地线按照规范连接。在监控中央设备(监视器、硬盘录像机、矩阵、视频分配器)开启的情况下,使用模拟万用表交流电压档丈量以上设备外壳和连接摄像机的视频电缆接头对地电压。该电压越高越易造成摄像机视频输出部门损坏。当该电压不为零的情况下,要避免带电拔插视频电缆。

监控系统工程的测试
主要包括:
① 电缆的测试;
② 系统功能与主要性能检验;
③ 电源检验;
④ 防雷与接地;

电缆的测试:
电缆的测试一般分为两个部分:电缆的验证测试和电缆的认证测试。
(1)电缆的验证测试是测试电缆的基本安装情况。例如:电缆有无开路或短路,电缆的两端是按照有关规范正确连接,同轴电缆的终端匹配电阻是否连接良好,电缆的走向如何等。
(2)电缆的认证测试是指电缆除了正确的连接以外,还要满足有关的标准,即安装好的电缆指数是否达到有关规定的要求。

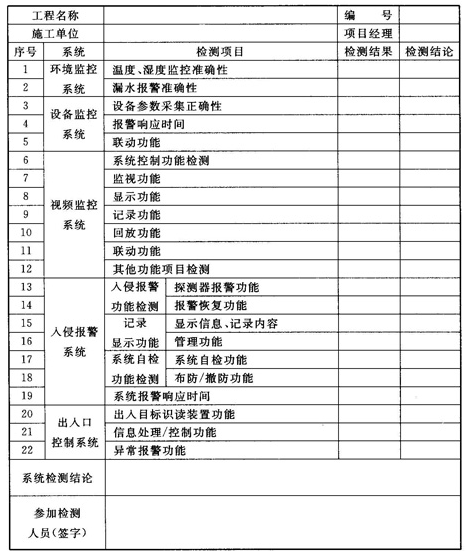

系统功能与主要性能检验:
摄像机:
(1).设置位置;
(2).视野范围;
(3).安装质量及外观;
(4).镜头、防护罩、支撑装置、云台;
监视器:
(1).安装位置;
(2).设置条件;

各类探测器(包括探测器、巡更点、读卡器等):
(1).安装设置位置;
(2).安装质量及外观;
控制器(包括矩阵、报警控制器、门禁控制器、车库控制器等):
(1).安装位置;
(2).接线引入电缆;
(3).接地线情况;

辅助电源:
(1).安装位置;
(2).接线引入电缆;
(3).接地线情况;
电锁:
(1).安装设置位置;
(2).安装质量及外观;
(3).开关性能、灵活性;

控制台与机架:
(1).安装垂直度、水平度;
(2).设备安装位置;
(3).穿孔、连接处接触情况;
电(光)缆敷设:
(1).敷设与布线;
(2).电缆排列位置,布放、扎绑质量;
(3).地沟、支架、桥架的安装质量;
(4).埋设深度及架设质量;
(5).焊接及插接头安装质量;
(6).接线盒接线质量;

接地:
(1).接地材料;
(2).接地线焊接质量;
(3).接地电阻;

电源检验:
电源测试检查的主要内容:

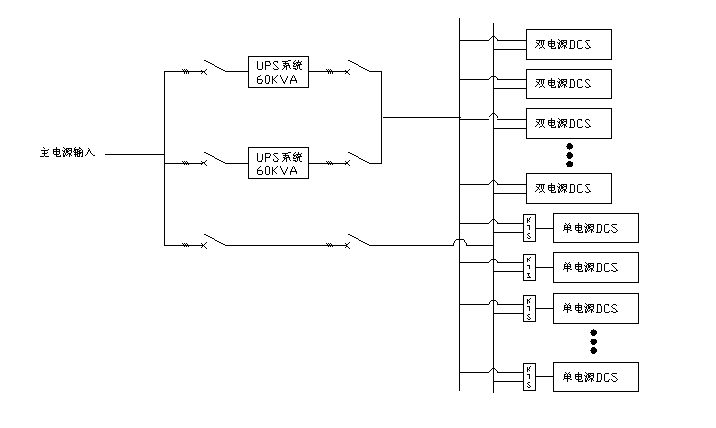

(1).系统电源的供电方式、供电质量、备用电源容量等符合规范和正式设计文件的要求。
(2).主、备电源的转换检验。
(3).电源电压适应范围检验。额定值的85%~110%。
(4).备用电源检验。
(5).还应检查安防监控系统的备用电源容量能否满足设计和使用要求。

防雷与接地测试检查:
防雷与接地测试检查的主要内容:
(1).防雷与接地检验也是系统安全性检验的重要组成部分。
(2).防雷设施检验应符合规定。
(3).接地装置检验。
       1 ).检查监控中心接地母线的安装,结果应符合规范的规定。

       2 ).检查接地电阻时,相关单位应提供接地电阻检验报告。
