数字视频监控系统利用MPEG-4技术对视频数据进行压缩,并且采用MPEG-4 OVER IP技术通过现有网络传输MPEG-4视频流,从而使系统具有以下优点:
1.在图像主观质量更好的前提下,数据量大大减少;
2.系统的实时性得到保证;
3.系统的可扩展性大大增强。

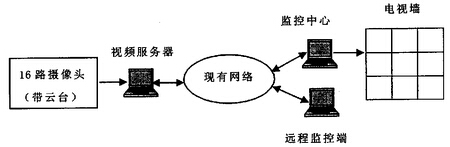

以此系统为基础,很容易进一步构建有较好的交互性、灵活性及多媒体兼容能力强的视频服务系统。数字多媒体监控系统的结构如图所示,它具有多画面处理、录像、回放、探测报警、远程传输和监控等多种功能。
由图可以看出,整个系统由三部分组成一视频服务器、监控中心和远程监控端。视频服务器将来自通用摄像机的普通电视信号转化为MPEG-4的数据流,打包成IP数据包后送外接局域网上,通过以太网到达监控中心和远程监控端,监控中心和远程监控端均属于应用客户端,客户端的主要功能是接收MPEG-4数据流并将它们保存在硬盘上,实现数字化录像功能,同时提供了一套视频网络管理系统,可实现多画面的图像显示、分割、合成,对指定的监控对象的云台控制,以实现对其跟踪控制。另外提供了对数字录像的浏览、快进、慢进、停止、倒放功能,可以实现对局部图像的放大、缩小、合成等多种数字图像处理技术。
视频服务器
视频服务器端采用嵌入式技术,将操作系统和应用程序固化在FLASH芯片上,以保证操作系统和应用程序的运行稳定性。该端包括数码摄像头、云台、报警设备、MPEG-4图像压缩卡以及控制软件等几部分。为了减轻CPU的负荷,提高计算机的性能,视频服务器采用硬件压缩视频流,并利用软件控制视频流的存取、播放及其它辅助功能。
视频服务器端装4块MPEG-4压缩板卡,每块板卡可压缩4路视频信号,因此一台服务器最多可同时连接16个摄像头。视频服务器通过摄像设备获得本地视频,并通过MPEG-4视频压缩卡压缩成适于远程传输的MPEG-4视频流。视频服务器将本机的配置信息写成配置文件,包括本机的IP地址,每路摄像头的编号,安装地点,云台型号等,并在每次更改此配置文件时自动将文件传给监控中心,以便监控中心做出实时修改。视频服务器端可利用软件实现视频播放、定时录像、视频回放、抓图、电子地图、报警并把报警信息传给监控中心和远程监控端等功能。
视频服务器支持多用户网络化远程管理,采用B/S(浏览器/服务器)模式,图形化用户界面;可支持256台设备的无缝堆叠集群成为一个大设备,录像路数可达到256*16路,方便使用和管理;具有强大的工作状态;内置16路全实时视频录像和远程监控,采用专有的多媒体磁盘存储阵列技术设计,可靠地满足客户的任何存储需要。
视频服务器端还具有强大的网络功能,该系统在设计上采用统一架构,继承了统一架构的设计思想,主要表现在操作界面统一,网络功能强大。由于系统在设计中采用B/S模式,所有的操作均通过浏览器Browser来进行,视频服务器缺省支持远程网络操作和管理,在本机的操作界面和操作功能与远程操作完全一致。在B/S模式中,视频服务器作为WEB SERVER,可接收来自于网络的访问和请求。用户进入浏览器后,输入主机的IP地址,即可进入主机界面。
监控中心和远程监控端
视频服务器端有固定IP地址,监控中心和远程监控端均属于网络用户,通过IP地址访问不同的服务器,并可同时播放不同服务器的各路视频录像。
监控中心可对所有视频服务器进行监控,并将视频图像输出到电视墙上实现循环切换显示。由于监控中心主机任务较大,因此采用硬件解码。该端采用C/S(客户/服务器)模式,网路视频输入,便于集中管理。将通过网络传输过来的MPEG-4视频流解码,可同时输出24路视频,监视不同主机上的24路信号,通过循环功能可监视网路上所有主机的视频输出。该端采用安全认证,并进行分级分权限管理,保证系统控制的唯一性,监控的通道实现摄像机镜头、云台的控制。该端可监控所有视频通道,除了可以实现录像、视频回放、抓图、接收报警信息、弹出电子地图等基本功能外,一个重要的功能是将视频输出到电视墙并实现轮循切换显示功能,循环切换是采用一台电视,每隔一定时间,循环显示某几路视频,这样就可以实现用少量的电视监控所有视频的目的。其中循环时间,播放路数均采用友好的界面由用户自行设定,操作简单方便。
在远程监控终端,考虑到各种功能的实现,采用软件解码。由于占用CPU资源,不宜同时播放多路,但根据实验表明,同时播放16路CPU利用率可达60%左右,并且播放质量良好,完全可以达到要求。远程监控端从监控中心通过网络传输获得播放列表文件,同样可通过IP地址访问任意服务器的任意一路视频录像。另外,单击某一播放区域,可弹出所有摄像头的安装地点,选择某一安装地点单击,就可以在该区域播放该路视频,灵活方便。该端的功能和监控中心一样,只是实现的方法不同。(3D数字工厂监控系统设计)
