网络布线该注意哪些
2018-12-27    14:41:00
0
一.归纳布线规划方案:
1.作业区子体系

作业区布线子体系由终端设备到信息插座的连线(或软线)组成,它包含-衔接器、衔接跳线、信息插座;信息插座有墙上型、地上(防水)型、桌上型等多种;规范有:RJ-45、RJ-11及单、双、多口等结构。


2.水平布线子体系

水平布线子体系将电缆从楼层配线架衔接到各用户作业区的信息插座上,一般处于同一楼层之上,能够选用3类、5类或超五类4对屏蔽/非屏蔽双绞线;3类、5类及超五类双绞线都是由4对24-AWG的对绞铜线组成;3类线在10MBPS应用时无误码传输间隔为100米、16MBPS时为50米;5类线在155MBPS时可传输80米、在100MBPS时为100米;超五类在155Mhz时传输间隔能够到达100米,速率更高时可选用光纤。为了满意高速率数据传输,数据传输选用普天超5类四对UTP双绞线, 因为所用的数据线均选用了超5类UTP双绞线,因而对学院校园网而言,超5类UTP双绞线布线时的带宽和传输速率能满意武威职业学院校园网楼宇内信息点要求的100M接入, 超5类布线与笔直干线一同运用,为带宽应用程序供给彻底的端到端布线解决方案,适用于网络的扩展及晋级,成本底维护费用少。

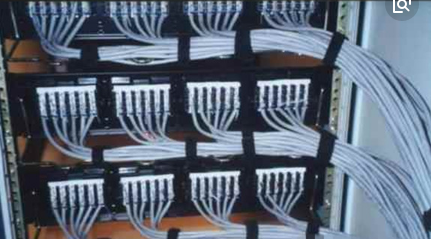

网络布线该注意哪些


3.笔直干线子体系(RISER BACKONE SUBSYSTEM):网络布线安装的知识
指各搂层配线架与主配线架间的干缆:能够为大对数双绞线、光缆也能够二者混用;其首要功用是将主配线架体系和各楼层配线架衔接起来。


4.布线柜子体系(RACK SUBSYSTEM):
由楼层配线架组成,其首要功用是将笔直干缆与各楼层水平子体系相衔接,布线体系的优势和灵活性首要体现在布线柜子体系上,只需简略的跳一下线就可完结任何一个结构化布线体系的信息插座以对任何一个智能体系的衔接,极大的便利了线路从头布局和网络终端的从头调整;光纤衔接时,要用光纤配线箱,箱内有多个ST或SC衔接器设备口;其线路曲折规划契合62.5/125μM多模光纤的曲折要求,光纤接头选用ST或SC型,由陶瓷、塑胶、不锈钢等资料制成,光纤藕合器可做为多模光纤与网络设备或接线设备上的衔接,配线架和光纤配线箱一般设在弱电井或设备间内,用来衔接其他子体系,并对它们经过跳线进行办理。


5.设备间子体系(EQUIPMENT SUBSYSTEM):
设备间子体系由主配线架和各公共设备组成,它首要功用是将各种公共设备(如:计算机主机,PABX、各种控制体系、网络交流设备等)与主配线架衔接起来,该子体系还包含雷电维护设备。


6.办理子体系(ADMINISTRATION SUBSYSTEM):
一个完好的布线体系工程应该包含:工程规划图纸、施工记录、测试报告、运用说明等资料,对这些资料进行收拾归档交由用户保存以备体系的运用和维护。关于学院校园网而言在规划方案中,将各个楼层的信息点经过PVC管槽走墙边通向各个楼层的配线机柜,机柜里放置普天超5类24口配线架,对各个信息点的接头进行跳线装备,再经过配线架与交流机相连。选用普天超5类24口配线架(由设备板和超5类RJ45插座模块组合而成),可设备在19"规范机架上,只占用1U空间,占用地方小,搬运迁移便利。插座正面是规范的RJ45插座,端口功能到达超五类功能的要求,屏蔽功能彻底契合规范要求。数据骨干光缆的端接选用普天抽屉式12端口光纤分线盒。超5类系列跳线在设备间用于衔接配线架到网络设备端口,在终端用于衔接墙面插座到终端设备的计算机网络接口。


7.修建群布线子体系
修建群子体系将一栋修建的线缆延伸到修建群内的其它修建的通讯设备和设施。它包含铜线、光纤、以及防止其它修建的电缆的浪涌电压进入本修建的维护设。在学院校园网归纳布线规划方案中各楼间的间隔都超越了100米,而当计算机数据传输间隔超越100米时,用光纤作为数据骨干将是最佳挑选,并具有大对数电缆无法比拟的高带宽和高保密性、抗干扰性。因而各楼间的衔接选用普天6芯多模室内光缆,支撑数据信息的传输。在校园网归纳布线规划方案中将运用光纤把各新归纳教学楼、教学楼、办公楼、试验楼、餐厅、学生宿舍楼互联。并集中于校园网网络中心。其敷设方法室内选用金属桥架,室外选用暗埋深沟填铺的方法进行。在规划中进入主设备间的一切光纤、大对数电缆、电信电缆都选用金属桥架或钢管进行硬件维护,一起选用IDC线对维护器对铜缆予以电气维护,防止人员和设备免遭外部电压和电流的损伤。


二.网络规划方案
网络结构为分层星型结构,网络分为三级:
榜首级是网络中心,为中心节点。网络中心选址在校园地域的中心修建(试验大楼),安置了校园网的中心设备,如路由器、交流机、服务器(WWW服务器、电子邮件服务器、拨号服务器、域名服务器等),并预留了将来与本部以外的几个园区的通讯接口。


第二级是修建群的骨干结点,为二级节点。校园网按地域设置了几条干线光缆,从网络中心辐射到几个首要修建群,并在二级骨干节点处端接。在骨干网节点上设备的交流机坐落网络的第二层,它向上与网络中心的骨干交流机相连,向下与各楼层的集线器相连。校园校园网骨干带宽全部为100Mbps,并考虑到向ATM或千兆以太网的晋级。


第三级是修建物楼内的HUB,为三级节点。三级节点首要是指直接与服务器和作业站衔接的局域网设备,即以太网或快速以太网集线器(3COM堆叠式集线器3COM SUPERSTACK)。规划楼内的归纳布线时根据需要可进行了必定取舍:如撤销干线子体系;兼并办理子体系与设备间子体系;将水平子体系的布线直接引入到设备间的主配线架上等等。

以交流式千兆以太网作为校园网的骨干,按10M/100M交流式子网方法接入
