科佳达智能化施工方案
科佳达公司为了保障项目规范施工过程,提高施工效率,保证施工质量,确保施工安全,从前期准备、桥架导管安装、线缆敷设、设备安装等几方面编制本方案。
一、前期准备
1、技术准备
以项目经理为核心,组建项目管理团队,组织相关人员进行现场复勘,核对图纸及现场情况,结合水、电、风等相关专业,加强与技术部门沟通,做好技术交底,吃透相关设备性能参数,进行图纸深化,保障施工质量及进度。
配备不少于1名专职安全员,安全员应持证上岗,每日不少于2次现场巡查,发现不安全因素及时排除,确保施工安全。
2、劳动力准备
对多个劳务班组进行现场考察,优中选优,签订劳务合同,参加施工人员必须认真学习有关操作规程和施工规范,熟悉图纸。所有施工人员必须经过三级安全教育及施工技术交底才能进入现场施工。进入现场必须严格遵守现场各项安全管理规章制度,如:作业人员一定要佩戴安全帽、身穿反光衣,高空作业人员安全带高挂低用,如有特种作业,那特种作业人员一定要本人持证上岗。
高空作业所搭设的各种梯架,在经过主管工长和质安员的检查合格后方可使用。
高空作业时佩带安全带在经过主管工长和质安员的检查合格后方可使用。行三级安全技术交底,然后进行施工技术交底,确保施工质量、安全可控。
3、材料、机具准备
依据合同及深化的图纸清单,结合现场施工进度,做好以下几点准备:
(1)临时仓库搭建
(2)临时办公室搭建
(3)施工机具采购,需要注意高空作业机械、切割机、临时电箱等需合格产品,经现场验收合格后方可施工
二、桥架导管安装

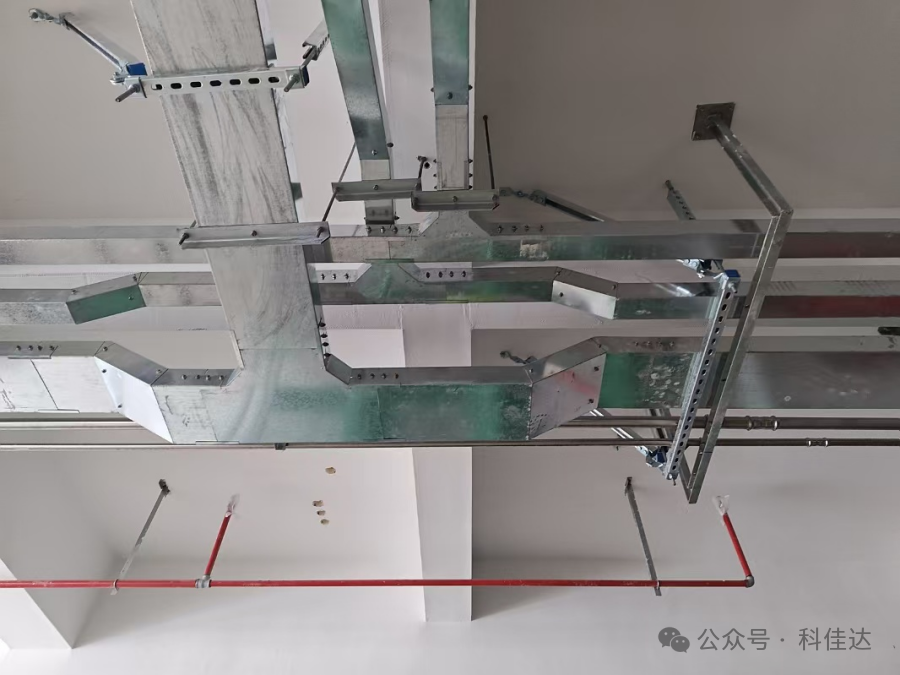

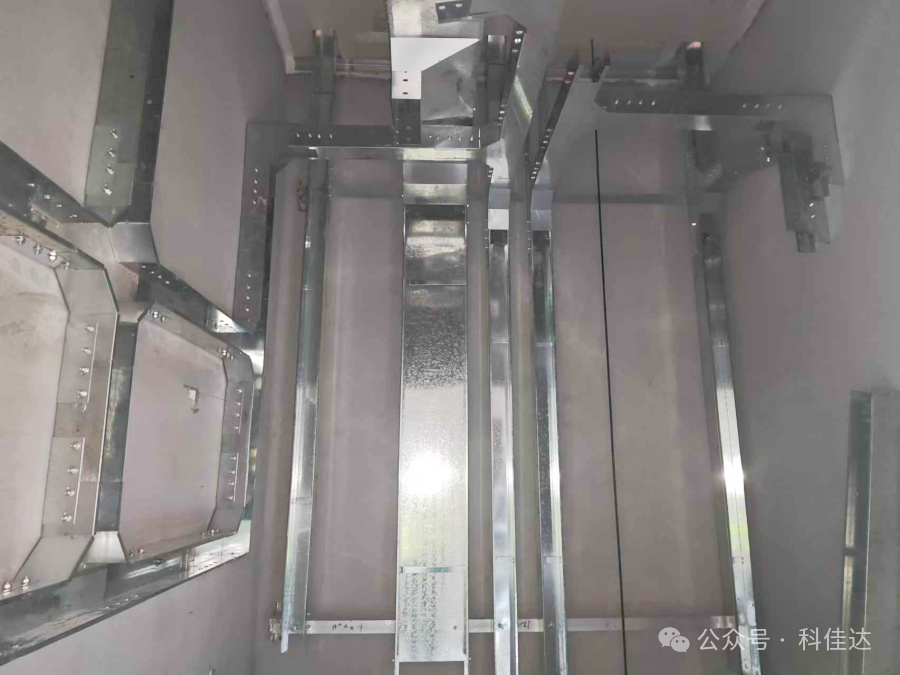

1.1桥架安装施工工艺
1、安装水平支架前根据施工图确定始端到终端位置,沿图纸标定走向,找好水平、垂直、弯通位置。
2、查看桥架安装路径是否满足施工条件,是否与其他专业存在交叉,告知项目经理协调确认后施工。
3、根据现场情况计算吊杆、横担下料(吊杆材料可以用丝杆、圆钢、槽钢等,横担一般用角钢40mm*40mm*4mm以上)。
4、安排人员用俩台水平仪红外线,根据桥架尺寸校正水平仪,开始定位打吊杆,吊杆间距一般不应大于1.5~2m,在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设固定支持点。
5、桥架直线长度超过30m应设有伸缩节,跨越伸缩缝处设置补偿装置。
6、桥架与支架间螺栓、桥架连接板螺栓紧固无遗漏,螺母位于桥架外侧。
7、敷设在竖井内和穿越不同防火区的桥架,应按设计要求位置,有防火隔离措施。
8、桥架的接地,当设计允许利用桥架系统构成接地干线回路时,应符合下列要求:
金属电缆桥架及其支架引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠,且必须符合下列规范:
1)金属电缆桥架及其支架全长,与接地(PE)或接零(PEN)干线相连接不小于2处,使整个桥架为一个电气通路。
2)非镀锌电缆桥架间连接的两端跨接铜芯接地线,接地线最小允许截面积不小于4mm2。
3)镀锌电缆桥架间连接板的两端可不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1.2桥架标识
(1)根据桥架、线槽的宽度确定字模字体的大小,(宽度小于200mm 时,字体宽度为50mm~60mm;宽度大于200mm 时,字体宽度为100m,字体间距不大于1个字符。)
(2)桥架喷漆的字模宜采用竖向排版,根据设计图纸标明桥架用途(消防桥架、非消防桥架、弱电桥架、消防弱电桥架、强电桥架等)。
(3)字模的材质可采用背胶纸或PVC塑料板。字体为黑体加粗,颜色为红色。


1.3导管安装

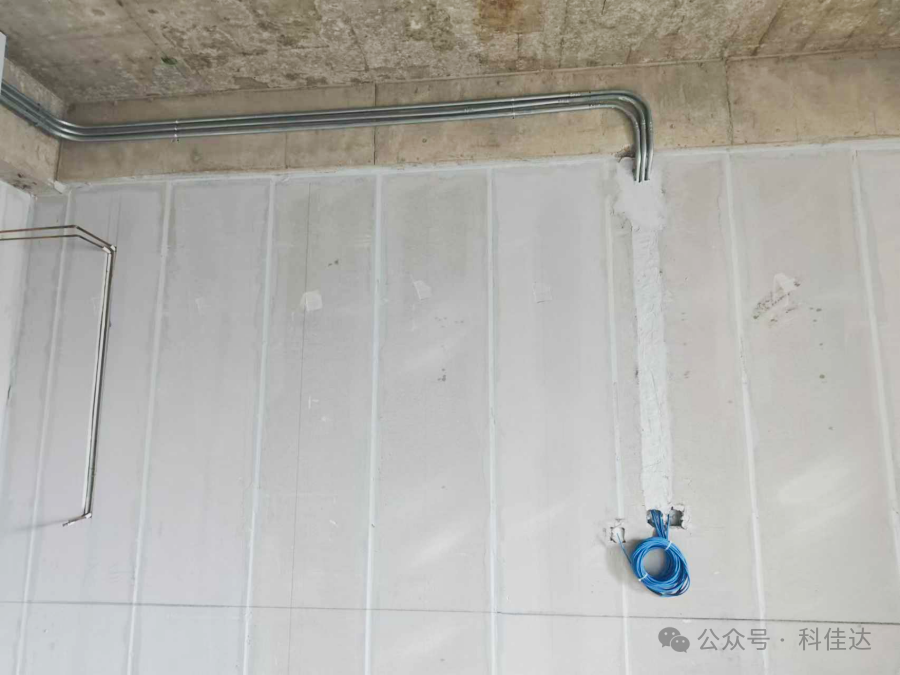

1.3.1一次配管
(1)检查进场的线管,线管应符合设计文件的规定(注意壁厚应符合国标),表面不应有穿孔、裂缝和明显的凹凸不平,内壁应光滑,不允许有锈蚀。
(2)管煨弯可采用冷煨和热煨法,管径20mm及其以下可采用手扳煨管器,管径25mm及其以上使用液压煨管器(一般使用冷弯);
(3)线管与箱体连接应一管一孔,不得开长孔,铁制盒、箱严禁用电气焊开孔;
(4)在配管时,根据实际需要长度,对管子进行切割。管子的切割可使用钢锯、管子切割刀或电动切管机,严禁用气割。管子进入箱盒处应顺直,在箱盒内露出的长度小于5mm;
(5)在敷设时,应尽量减少弯头,每根管的弯头不应超过3个,直角弯头不应超过2个,并不应有S弯出现。金属管的弯曲一般都用弯管进行。暗管管口应光滑,并加有绝缘套管,管口伸出部位应为25~30mm。
(6)金属管连接应牢靠,两管口应对准。套接的短套管的管接头的长度,不应小于金属管外径的2.2倍。金属管的连接采用短套接时,施工简单方便。
注意事项:
(1)金属管进入信息插座的接线盒后,暗埋管可用焊接固定,管口进入盒内的露出长度应小于5mm。明设管应用锁紧螺母或带丝扣管帽固定,露出锁紧螺母的丝扣为2~4扣。
(2)使用手扳煨管器时,移动要适度,用力不得过猛。
(3)使用油压煨管器或煨管机时,模具要配套,管子的焊缝应在正反面。
(4)暗配管路弯曲过多,敷设管路时,应按设计图纸要求及现场情况,沿最近的路线敷设。
(5)预埋盒、箱歪斜,应根据具体情况固定牢固。
(6)预留管口的位置不正确,配管时未按设计图要求测量轴线尺寸位置,造成定位不准,应根据设计图纸要求进行修复。
(7)线管在焊跨接地线时,焊接不牢、焊接面倍数不够,主要是操作者责任心不强,或者技术水平太低,应加强对操作者责任教育和技术培训,严格按技术规格操作。
(5)暗配管路堵塞,配管后应及时扫管,发现堵管及时修复,配管后应及时加管堵。
(6)管口不平齐有毛刺,断管后应及时用锉将管口锉平齐,铣口。
1.3.2二配情况及要求
二次构浇筑砌筑完成,叫上相关单位商量,根据图纸及现场标准1米线位置,画出点位高度统一位置,一般情况强电在左弱电在右,适当调整点位位置固定底盒,减少交叉作业面积。
(1)工程完工后施工班组进行自检,严格按照图纸及国家相关规范。发现问题及时进行整政。完成后及时报总包(如有)通知监理进行验收。
(2)每个工序完成后应先自检合格后组织监理严格按照施工规范进行举牌验收,如发现质量问题或影向下一节点进场的问题,由监理通知限期整改,如未完成,应采取相应的处罚措施。
(3)验收完成后施工班组要对工作面进行清理,将垃圾清理到甲方指定的堆放位置。工作完成后将工作面交接给下一节点施工班组。
(4)施工现场要做到活完场清,现场垃圾和废料等要堆放在指定地点,并及时清运。
应注意质量问题
(1)现场与图纸不符合或其余专业交叉的地方还是按图纸施工,后期没有实用性,没有向项目部反应。
(2)办公室预留出线管道位置不统一。
(3)过线盒预留位置/数量不合理。
(4)接地线未连接。

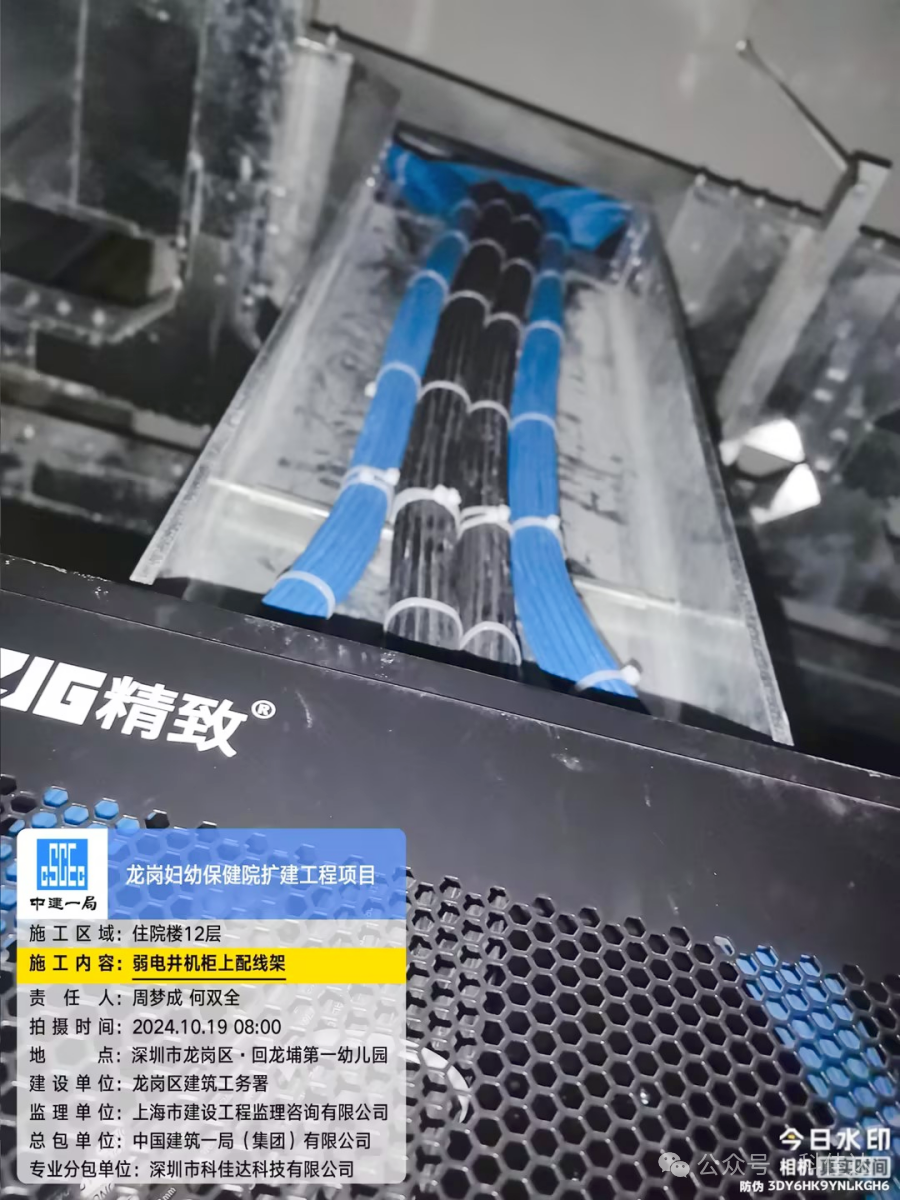

三、线缆敷设
3.1施工前的准备工作
工程所用缆线、器材型式、规格、数量、质量在施工前应进行检查,无出厂检验证明材料及设计不符者不得在工程中使用(需报监理验收合格后方能使用)。
3.2线路敷设
1、预埋管线、盒应加强保护,及时安装保护盖板,防止污染阻塞管路或地面线槽。
2、施工前按图纸核查线缆长度是否正确,调整信号频率,使其衰减符合设计要求,以免信号衰减严重。
3、施工中应严格按照施工图核对色标,防止因系统接线错误不能正常工作。
4、线缆的布放应自然平直,线缆间不得缠绕、交叉等。
5、线缆不应受到外力的挤压,且与线缆接触的表面应平整、光滑,以免造成线缆的变形与损伤。
6、线缆布放前两端应贴有标签,以表明起始和终端位置,标签书写应清晰。
7、对绞电缆、光缆及建筑物内其他弱电系统的线缆应分隔布放,且中间无接头。
8、线缆出线盒、桥架应用专用接头锁扣。
9、缆线应有余量,要求如下:
1)对绞电缆在终接处,预留长度在工作区信息插座底盒内宜为 30mn-60mm,电信间宜为 0.5m-2.0m,设备间宜为3m-5m;
2)光缆布放路由宜盘留,预留长度宜为 3m-5m。光缆在配线柜处预留长度应为 3m-5m,楼层配线箱处光纤预留长度应为 1m-1.5m,配线箱终接时预留长度不应小于 0.5m,光缆纤芯在配线模块处不做终接时,应保留光缆施工预留长度。
3)完成布线后要采用专用测试设备测试。保证所有信息点达到标准(如福禄克测试)。
4)光缆采用专用测试设备OTDR进行测试。
四、设备安装
施工前应对所安装的设备外观、型号规格、数量、标志、标签、产品合格证、产地证明、说明书、技术文件资料进行检验,检验设备是否选用厂家原装产品,设备性能是否达到设计要求和国家标准的规定;

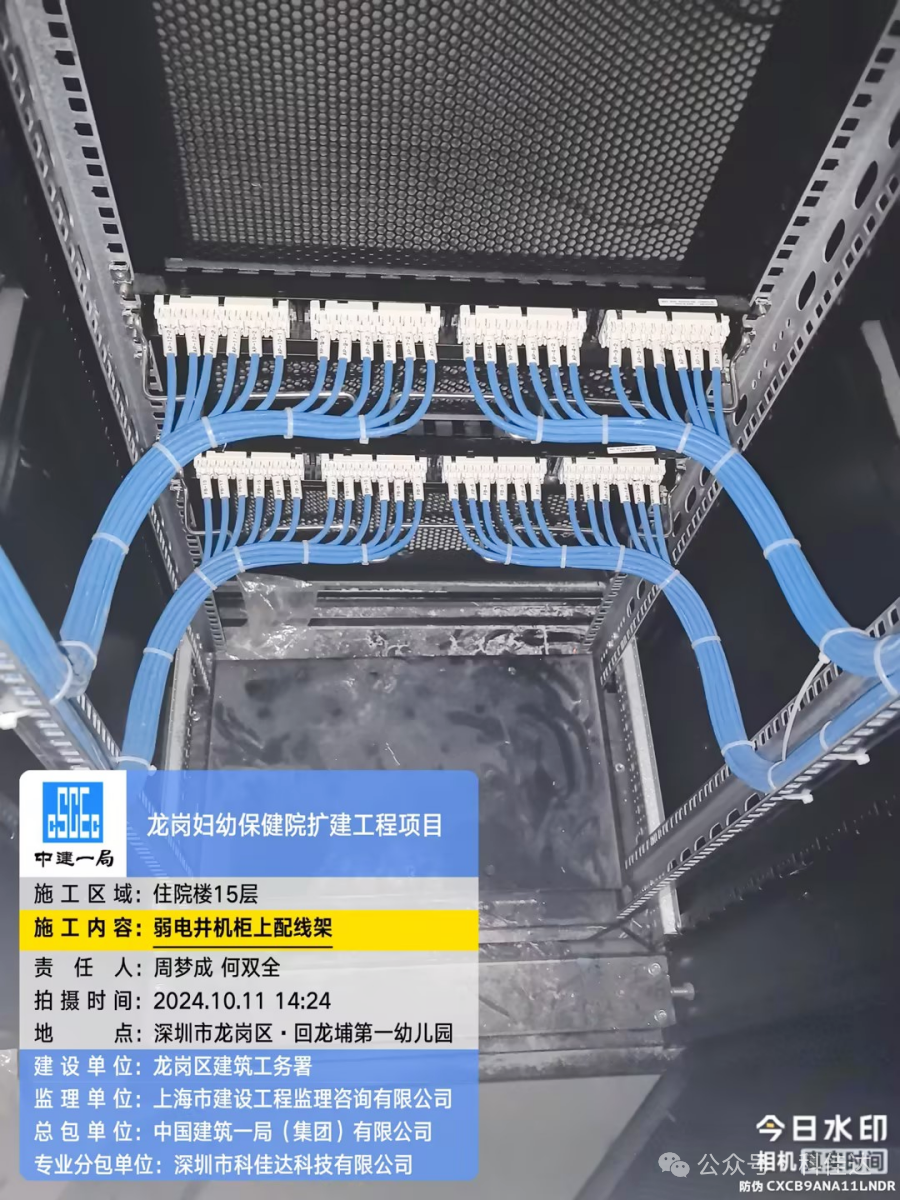

1、六类模块化配线架的端接
(1)采用下出线方式时,配线架底部位置应与线缆进线孔相对应。
(2)各直列配线架垂直度偏差应不大于2mm。
(3)接线端子各种标志应齐全

2、信息插座
信息插座应牢靠地安装在平坦的地方,外面有盖板。固定螺钉需拧紧,不应有松动现象。信息插座应有标签,以颜色、图形、文字表示所接终端设备的类型。

3、机柜安装
(1)底座安装应牢固,按图纸的防水、防潮,防震、防静电要求进行施工;
(2)机房内机柜的安放应竖直,柜面水平;
(3)机柜表面应完整,无损伤,螺丝坚固,机内接插件和设备接触可靠;
(4)机柜内接线端子各种标志应齐全,保持良好;
(5)所有机柜应设接地端子,并良好连接接入大楼接地端排。
4、广播安装
广播系统的设备定位主要包括现场喇叭、主机设备。
(1)现场喇叭
1)天花扬声器开孔孔径一般为170mm,采用压扣吸顶安装方式。
2)壁挂音箱安装高度一般为2.5m,箱面与墙面平行。
(2)主机设备的安装
主机设备固定安装在机柜上,不松动,设备之间应留适当间隔以通风散热。
机柜设备间连接线应牢固连接到相应接线端子,各线缆标识清楚正确,绑扎条理。
5、时钟安装
GPS天线的安装位置建议安装在距中心母钟机房30m以内的室外,天线安装位置距离机房越近越好。最好能在建筑物避雷区域内。天线支杆底座采用地脚螺栓或膨胀螺栓固定楼顶的混凝土楼板上,天线在通过紧固螺栓固定在垂直支杆上。
NTP时间服务器为1U高度的标准机箱,可以安装在标准机柜里。
6、门禁安装
(1)安装电磁锁、电控锁、门磁前,应核对锁具、门磁的规格、型号是否与其安装的位置标高、门的各类和开关方向相匹配;
(2)电磁锁、电控锁、门磁等设备安装时应预在门框、门扇对应位置开孔;
(3)按设计及产品说明书的接线要求,将盒内甩出的导线与电磁锁、电控锁、门磁等设备接线端子相压接;
(4)电磁锁安装:首先将电磁锁的固定平板和衬板分别安装在门框和门扇上,然后将电磁锁推入固定平板的插槽内,即可固定螺丝,按图连接导线;
(5)在玻璃门的金属门框安装电磁锁,一般置于门框的顶部;
(6)读卡器、出门按钮等设备的安装位置和标高应符合设计要求。如无设计要求,读卡器和出门按钮的安装高度宜为1.4m,与门框的距离宜为100mm;
(7)使用专用机螺钉将读卡器固定在暗装预埋盒上,固定应牢固可靠,使面板端正,紧贴墙面,四周无缝隙,见下图所示。

7、视频监控安装
(1)摄像机安装前按下列要求进行检查:
☞将摄像机通电进行检测和粗调,设置好IP地址;
☞检查摄像机在防护罩内的紧固情况;
☞检查摄像机座与支架的安装尺寸;
(2)在搬动、架设摄像机过程中,不得打开镜头盖。
(3)摄像装置的安装要牢靠、稳固。
(4)摄像机镜头应避免强光直射,镜头视场内不得有遮挡监视目标的物体。
8、入侵报警系统
货物到达后,清点货物,并检查货物的外观;根据设计要求进行声光报警器、无障碍求助按钮、紧急报警按钮进行安装
(1)声光报警器于门上方墙面嵌装,采用2芯控制线引至弱电井的地址模块;
(2)求助报警按钮墙面离地1.4米暗装;采用2芯控制线引至弱电井的地址模块;
(3)紧急报警按钮离地1.4米暗装;采用2芯控制线引至弱电井的地址模块。
9、无线对讲
(一)信号源设备
信号源设备安装在机房内;馈线从弱电管路引出,天线安装在相应的位置。分布端主馈线由中继台引出,到功分器,由功分器铺设电缆至各天线。中继台的安装要求清洁、美观,实际施工时可根据具体的室内装修情况作小范围的调整,所有器件均要良好固定,线缆绑扎整齐。
(二)室内馈线
室内馈线采用普通传输馈线,要满足防火要求;所有馈线的布放要求整齐、美观,不得有交叉、扭曲、裂损的情况;弯曲半径应符合馈线的技术指标;馈线应用扎带、馈线座、走线梯或馈线夹加以牢固固定;天花吊顶内的馈线固定于吊顶内的龙骨铁架。
(三)室内天线安装
(1)天线位置及吊顶内的射频馈线连接良好,并使用扎带固定。
(2)位置符合设计方案的位置。
(3)保持天线外表的洁净。
(4)天线暗装。
(四)射频连接器安装
射频连接器安装上分布系统工程中最为关键的一步,为系统指标测试的重要内容,安装时应注意以下事项:
(1)严格按照射频连接器的安装操作规范安装。
(2)连接良好,保证连接器的插损应小于0.1DB。
10、停车场管理系统
1、根据设计方案、现场情况确定设备摆放位置
(1)确定道闸的摆放位置
确定道闸摆放位置时首先要确保车道的宽度,以便车辆出入顺畅,车道宽度一般不小于3米,4.5米左右为最佳;
对于地下停车场,道闸上方若有阻挡物则需选用折杆式道闸,阻挡物高度-1.2米即为折杆点位置;
(2)确定出入口停车场摄像一体机安装位置
确定出入口停车场摄像一体机安装位置一般在道闸边上进行安装,在车距离道闸3.5米左右进行自动车牌识别,安装高度一般为0.5-2米;
道闸及出入口停车场摄像一体机的摆放位置直接关系到用户使用是否方便的问题,一旦位置确定管线到位后,再要更改位置则会给施工带来很大的麻烦,因此对于在这方面工程经验不是很多的工程人员来说,先将道闸及出入口停车场摄像一体机安装到位,然后模拟使用者,会同甲方人员一起看定位是否合适,最后再敷设管线。
(3)确定岗厅的位置
对于没有临时车辆的停车场岗厅的位置视场地而定,或者根本就不设岗厅;对于有临时车辆的停车场岗厅一般安放在出口,以方便收费;
岗厅内由于要安放控制主机(电脑)及其它一些设备,同时又是值班人员的工作场所,所以对岗厅面积有一定要求,最好不小于4平方米;
(4)确定控制主机(电脑)的位置
控制主机(电脑)是整个停车场系统的核心控制单元,若停车场出入口附近设有岗厅,则安放在岗厅内;若没有岗厅则安放在中控室;但控制主机同出入口设备的距离一般不超过200米。
2、管线敷设管线敷设相对比较简单,在管线敷设之前,对照停车场系统原理图及管线图理清各信号属性、信号流程及各设备供电情况;信号线和电源线要分别穿管,对电源线而言,不同电压等级、不同电流等级的线也不可穿同一条管。
3、设备安装、接线
(1)出入口设备的安装:
1)浇铸一高10-20CM的防水防撞的安全岛(安装基座),并在出入口车牌是识别仪、道闸底座中部预埋铺设管线。
2)用四个膨胀螺栓将出入口设备、道闸固定在安全岛上。
(2)地感线圈的埋设:
1)地感线圈埋设是在出入口车道路面铺设完成后或铺设路面的同时进行的;
2)当路面铺设好或正在铺设路面时,在出入口设备、道闸安装位置附近的车道上,切一线圈放置槽(线圈放入切槽内,切槽宽为1.0CM), 地感线圈尺寸为200cm(长)×100cm(宽)×5cm(深);
3)将地感线沿切槽绕8―10圈,并将线圈的两个端子引至入口车牌识别仪,并用水泥或沥青填充切槽。
11、防静电地板施工
(1)地面处理:
(2)防尘、防潮处理
处地面清理干净后涂专用防潮漆,待干燥完成后,在刷一遍防尘漆。
(3)依照施工场所具体情况,求取中心点,以此为中心定好基准墨线,防静电地板背面导线在同一侧,必须循线施工,施工中,以中心为起点,沿基准线逐一铺设防静电地板,铺设时防静电地板应对齐,由上而下放置,使每片都及地面吻合。
(4)四边收尾时,须按需要裁切所需大小的防静电地板,并将其铺于墙壁处,要力求及已铺设的防静电地板吻合。四周边缘施工完成时,需彻底清扫切割的碎片,再用滚筒沿线滚压,使未吻合的防静电地板边缘吻合平坦。
(5)铺设完工后,除去所有污垢,所有人员都须穿好鞋套,方可进入,以免对地板造成伤害。
