智慧校园建设方案
一、项目概述

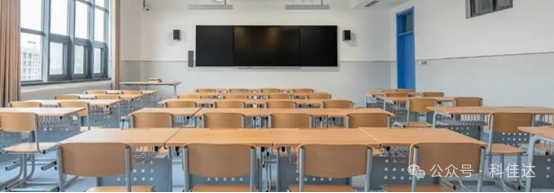

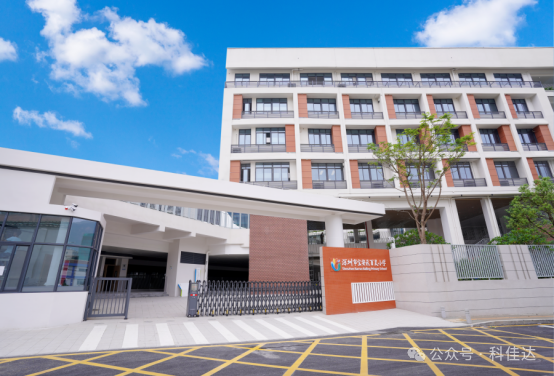

深圳市宝安区航城街道百灵小学新建项目占地面积约6999.8平方米，总建筑面积为21882.34平方米，新建教室18间、机动教室6间、宿舍30间，配备了图书馆、餐厅、运动场、室内篮球馆、多功能厅等。
由深圳市科佳达科技有限公司承建的智能化工程建设覆盖学校地下室、裙楼、教学楼、宿舍楼、室外配套等区域众多功能区。
二、智能化系统设计范围
在当今这个日新月异的数字化时代，智能化建设已成为推动学校转型升级、提升竞争力的关键路径。深圳市科佳达科技有限公司从百灵小学建设目标及对学校管理模式、业务流程、决策体系等全方位的优化与重塑出发，针对百灵小学智慧校园建设做如下内容设计：
1.信息设施系统
☞光纤入户系统
☞综合布线系统
☞移动通信室内信号覆盖系统
☞信息网络系统
☞背景音乐系统
☞信息发布及电子班牌系统
2.公共安全系统
☞视频安防监控系统
☞入侵报警系统(紧急求助)
☞出入口控制系统(门禁、停车场、升降柱）
☞电子巡查系统（离线式巡更系统）
☞电梯五方对讲系统（预留管线）
3.建筑设备管理系统
☞BA系统
☞CO监控系统
4.多功能厅声光电系统
三、设计依据
《有线电视网络工程设计标准》 GB/T 50200-2018
《民用闭路监视系统工程技术规范》 GB 50198-2011
《视频安防监控系统工程设计规范》 GB 50395-2007
《智能建筑设计标准》 GB 50314-2015
《综合布线系统工程设计规范》 GB 50311-2016
《出入口控制系统工程设计规范》 GB 50309-2007
《安全防范工程技术标准》 GB 50348-2018
《民用建筑电气设计标准》 GB 51348-2019
《建筑物防雷设计规范》 GB 50057-2010
《建筑物电子信息系统防雷设计规范》 GB 50343-2012
《建筑设计防火规范》 GB 50016-2014(2018版）
《住宅建筑电气设计规范》 JGJ 242-2011
《住宅区和住宅建筑内光纤到户通讯设施工程设计规范》GB 50846-2012
《建筑机电工程抗震设计规范》 GB 50981-2014
国家和地方现行的其他设计规范及标准
四、智能化系统设计方案
1.信息设施系统
1.1光纤入户系统
针对教师宿舍设置光纤入户系统，系统采用分层拓扑结构,主光纤配线架设置在地下一层弱电机房接入运营商，在三层以上楼层弱电间配置分纤箱。楼层弱电间分纤箱至宿舍采用4 芯皮线光缆,分纤箱至机房采用24 芯单模光纤，运营商光分器设置于机房。

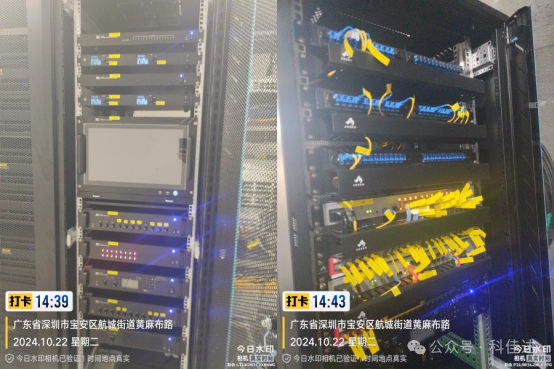

1.2信息网络系统

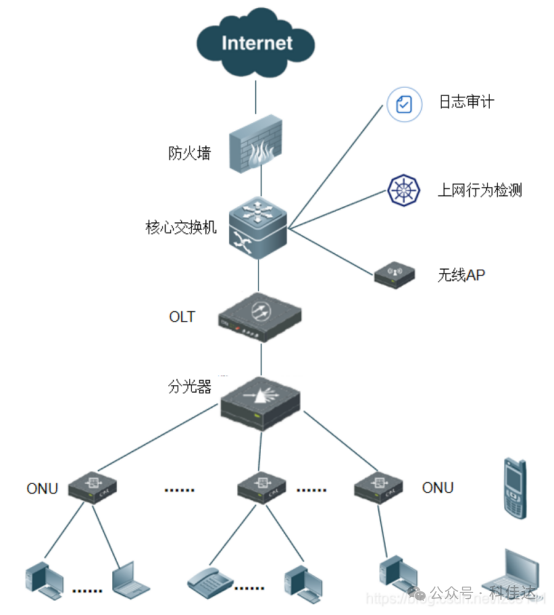

信息网络系统主要由防火墙、路由器、核心交换机、接入交换机、网络管理系统等组成,。本次智能化采用全光网设计，且全部采用10GPON。系统采用二层(核心层+接入层)结构:核心设1台核心交换机(双电源)部署于网络机房,通过万兆链路接入至OLT设备,实现万兆主干传输，OLT通过综合布线系统与CP箱（或设备柜）连接,需确保接入设备上行带宽配置不低于万兆:接入层设备根据场景部署于弱电间、办公室、教室、楼道、餐厅等区域。
无线WiFi系统：在教室、图书馆、办公室、公共区域等用户场景的无线覆盖，设计采用WiFi6。无线AP需根据不同场景部署高密AP、普通AP、室外AP，其中教室、多功能厅、体育馆、楼道等高密场所需部署高密AP。通过综合布线接入校园智能网。
1.3综合布线系统
综合布线系统采用开放式星形拓扑结构，实现模块化、标准化、规范化的布线方式，便于线路安装、维护、检修。支持语音、数据、图像、多媒体业务对信息传输要求，综合布线采用PON结构,光分器设置于网络机房内。系统主要为内外网络信号传输提供物理链路。由单模光纤、非屏蔽双绞电缆、配线架、尾纤、组合式插头及插座、跳线,以及其它附件组成。
本项目由工作区子系统、水平布线子系统、垂直子系统、管理子系统、设备间子系统组成。
工作区子系统:数据和语音信息点采用六类端接模块、采用双(单)口面板,布点原则:重要设备房(值班室、控制室等)按1个语音点、1个数据点/房间配置；单人办公室:设置2个双口信息墙面插座,其中2个办公网络、1个打印机网络口、1个IP电话；多人办公室:每个卡位设置1个双口插座,其中1个办公网络、1个IP电话。
布线主干采用单模24芯光纤至各层弱电井。
水平电缆采用CAT6类 4对非屏蔽双绞线。水平布线距离不超过90M，接入弱电井ONU，智能网与校园网采用统一ONU设备。
1.4移动信号覆善系统
该系统针对室内用户群、用于改善建筑物内移动通信环境，利用室内覆盖式天馈系统将基站的信号均匀分布在室内每个角落，保证室内区域拥有理想的信号覆盖。本次设计覆盖范围为学校地下室一层、地下室二层及教学楼、宿舍楼的电梯2部。地下室每15-25 米一个吸顶天线或者壁挂天线、电梯采用壁挂天线每3层一个天线。设计采用无源器件、天线支持频段为：800MHZ-3700MHZ。
1.5 背景音乐广播
本系统负责校园日常广播、背景音乐用途,系统采用全数字化广播系统,通过信息网络系统进行信号的处理和传输。系统由网络广播控制中心、消防信号智能接口设备、数字转换IP终端、网络适配器、功率放大器、扬声器等主要部分组成。广播信号通过网络资源整合模块进入全光网传输网络,送到网络适配器,经功率放大器送到终端扬声器。
在教室、走道、操场、公共绿地等校园区域设置广播扬声器,定时播放背景音乐、学校管理通知。广播系统广播分区按现场要求进行分区布置,广播系统的平均声庄级比背景噪声高出12 ~15dB,满足应备声压级,最高声庄级不超过90dB。背景音乐系统与消防广播各自独立,消防广播优先于背景音乐系统,当发生火灾时,将自动关闭背景音乐输出,并以最大音量输出播放消防广播信号。
1.6信息发布及电子班牌系统
为了满足校园现在及将来发展的需要,本工程建立一套以校园网络为基础的信息发布及电子班牌应用系统。系统具有实时滚动播放活动、新闻、天气信息、图文信息、校园宣传、学术活动等,具有即时插播、定时播放、分屏播放 、定时开关机等功能。信息发布与电子班牌系统采用TCP/1P网络结构,接入学校信息网络系统,划分独立VLAN。系统信息管理平台基于TCP/IP网络进行远程管理,实现对信息点位的内容和设备进行分组和点对点的控制与管理,也可以实现群组管理。
电子班牌系统实现课表管理、班牌展示、学生上课刷卡考勤、到校远程通知家长用户、考勤状况汇总展示、课表展示、学校或班级发布的倒计时事件展示、校园通知展示、通知公告、天气情况等多种功能。

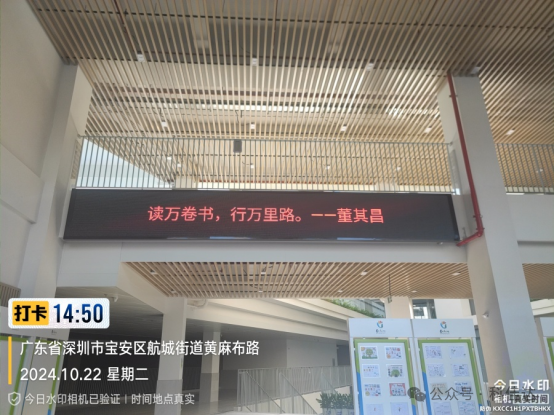

在负二层,负一层及一层电梯厅预留信息发布屏管、线、面板,在6 层会议室门处设置21 .5寸信息发布屏,餐厅设置86寸信息一体机用于发布重要通知欢迎词等；多功能厅设置10mX4 m P2 LED屏及会标条屏,在篮球场设置8mX4m P3LED屏，在大门口会标条屏。
2.公共安全系统
为维护公共安全,综合运用现代科学技术,以应对危害社会及学校安全的各类突发事件而构建的技术防范系统或保障体系。

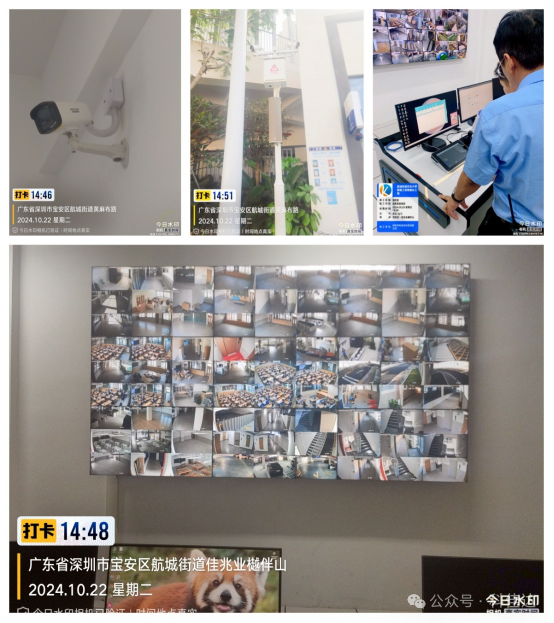

2.1视频安防监控系统
根据规范并结合本工程特点及实际需求,视频安防监控系统对校园楼各层各区域的相关房间、各单体工程对外主要出入口 、主要道路、收停车场设置周界防越装置的区域、地下室、电梯轿厢内、通往天台的出入口、消防监控室室外门口及主要设备机房(如变配电房、水泵房)设置各种摄像机。厨房区域根据教育局要求，在洗菜区、洗盘区、厨房、操作间等区域设防油污视频摄像机，明厨亮灶设备采用独立存储、显示系统。室外摄像机的设置与景观设计结合,避免监控区域内有遮挡(植物、建筑等)。
防范恐怖击重点目标视频图像信息保存期限不少于90d,其他目标视频图像信息保存期限不少于30d。系统主要设备设于一层消防控制室，采用IP网络、POE供电技术，针对监控现场实施集中监视、显示、记录、分析、报警、联动、回放等操作,并与安全管理系统实现集成联动。设计内容包括视频/音频采集、传输、切换调度、远程控制、祝频显示和声音展示、存储/回放/检索、视频/音频分析、多摄像机协同、系统管理、独立运行、集成与联网等。
2.2出入口管理系统
（1）门禁系统：
全部采用数模结合单向刷卡方式设计,系统采用分布式控制器结构,主机设置在大楼一层消防控制室。门禁控制器具有双总线的通讯功能。每个控制器具备两个独立的RS485 通讯口，可以实现第二条总线为第一条的备份。各门禁点包含门禁控制器、读卡器、出门按钮、门磁、电锁等设备。消防报警信号直接接入门禁控制器、实现门禁与消防的联动、当发生火灾时,可以全部或分区打开所控制的门。
学校整体采用门禁读卡器考勤,不在另外设置考勤,采用门禁数据库作为考勤数据来源。门禁系统采用集中供电.并接入学校的UPS电源系统。

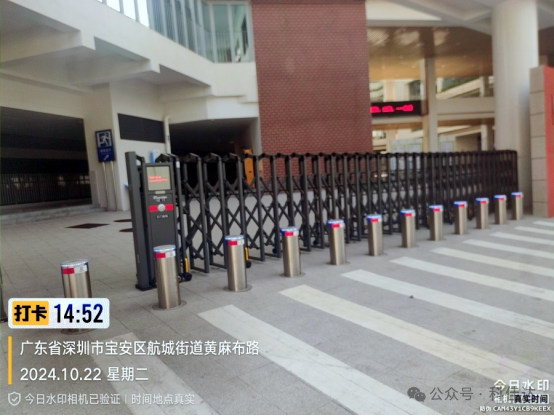

（2）校园出入口升降柱系统：
在学校正门出入口及地下一层车道与市政路交界出入口设置升降柱控制系统。形成人车分离、确保学生安全。系统采用液压一体升降柱,液压动力源和液压工作杆集成双向一体液压机芯，控制方式灵活,除常规线控(即手动键盒)外，还可采用远程遥控按钮无线控制,升降柱升降时间不大于5 秒 ,配以紧急释放系统,遇停电等紧急情况下，可人为降下柱体、以放开通道、放行车辆。

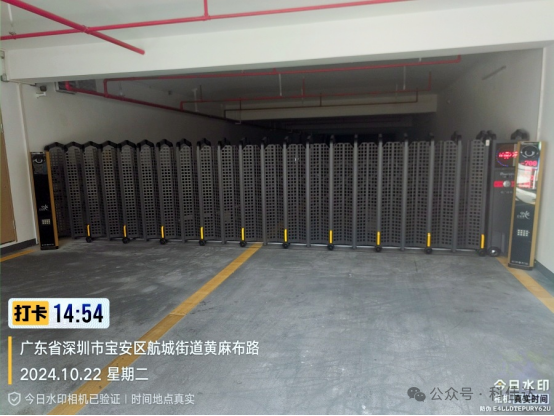

（3）停车库(场)管理系统
本工程设一套一进一出纯车牌识别管理系统，系统根据安全技术防范管理的需要,采用编码凭证和(或)车牌识别方式对出入车辆进行识别。系统设计内容包括出入口车辆识别、挡车/阻车、车辆保护(防砸车)、管理集成等。停车库系统挡车设备与地感线圈探测等设备配合使用，对正常通行车辆采取保护措施。
2.3巡更系统系统
巡更系统采用离线技术结构，在含学校楼梯电梯前室、机房、地下车库、建筑物四周等重要区域设巡更点。系统可对巡查线路、巡查站、巡查人员、及巡查时间进行设定和记录。系统管理员可调整、更换所设定的巡查线路、巡查站、巡查到位时间。系统能显示每次巡查的日期、时间、地点、保安人员姓名等数据。
2.4紧急报警系统
系统由无障碍报警和求助报警两个系统构成，主要设置各层于残疾人卫生间,卫生间设置紧急按钮及一键求助分机，卫生间外设置警号。可实现对残疾人紧急求助在第一时间响应并处理。
系统硬件由管理中心设备、终端求助设备、以及将管理设备和终端设备连接起来的网络设备。无障碍卫生间紧急求助按钮距地0.5米挂墙安装,声光报警器于洗手间门上方嵌墙安装。
3.建筑设备管理系统
本工程按满足国家《绿色建筑评价标准》(GB/ T50378-2019)二星级相关要求进行绿色建筑设计。通过数据分析，制定节能措施，降低能源消耗，实现绿色校园。
3.1 BA系统
系统提供完善的自动化管理,系统通过分布在现场的DDC对各个设备进行数据采集,然后根据数据进行分析处理并决定如何控制设备以达到有效控制及节能以提高各机电系统效率和可靠性,减少能源消耗,提高经济效益。系统主要由中央操作站(包括带显示器等外围设备的PC、打印机、系统软件)、直接数字控制器(DDC)等组成。整个系统采用TCP/IP+总线系统架构,现场利用DDC对机电设备进行监控,并通过网络控制器随时发送信息至中央工作站,以作报警、失效表示、数据分析等操作。
3.2CO监控系统,
在地下车库设置一氧化碳传感器,对车库一氧化碳浓度进行数据采集、分析,并与排风系统联动。以车库内CO浓度控制排风机的启停,这到维持车库内CO浓度水平在安全范围内。

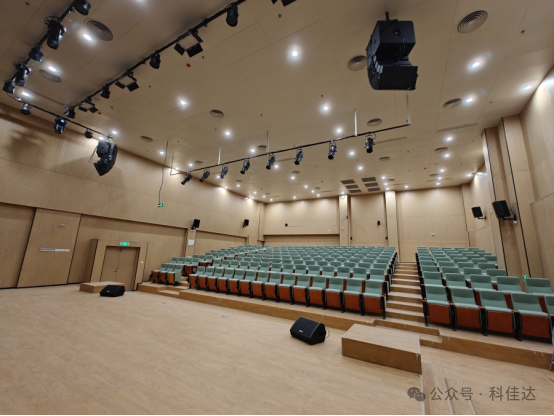

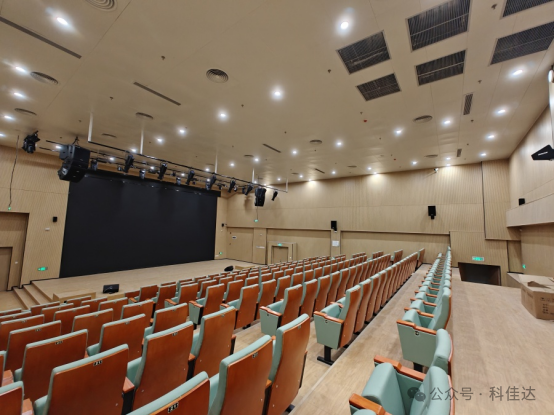

4.多功能厅声光电系统设计
舞台由主舞台和两侧准备区组成。整个观众厅最大容量座位205个座。设计范围包括:舞台扩声设备及控制系统、舞台灯光设备及控制系统、舞台视频设备及控制系统。
系统设计满足校内开学典礼、华业典礼、大中型会议、学术报告、专题讲座等功能要求，同时兼顾校内文体活动、艺术类教学、观看教育宣传片、各类校园节目的演出与其他院校和艺术团体的学术交流和文艺演交流活动。
五、总结
针对百灵小学智能化项目深圳市科佳达科技有限公司提供的建设方案聚焦于提升学校的管理效率、运营能力和用户体验。在智慧校园建设的过程中，深圳市科佳达科技有限公司不仅注重硬件设施的选型，更强调软件系统的整合、优化。百灵小学智慧校园建设方案旨在通过信息技术的集成应用，提升学校的教学、管理和服务水平，为师生创造一个安全、高效、便捷的学习和工作环境。
